過濾及分離設備
二、精細過濾器
  本公司生產的SJG系列精細過濾器是在吸收國外技術的基礎上研制成功的,已在石油化工、冶金、電力、輕工等行業得到了推廣,其應用領域如下:食品、飲料、制藥、汽車涂裝、機械加工、紡織染料、工業純水、供氣系統、海水淡化、石油開采、三廢回收、燃油(氣)發電、 汽車燃氣、循環供水等均能滿足過濾凈化要求,具有過濾容積大、效率高、壓差低、控制系統可靠,使用及維修方便等優點。從而保證生產過程順利進行及下游裝置正常運轉。

1. 金屬濾芯精細過濾器(SJG-X型)
(1) 金屬纖維燒結過濾器(SJG-QX型):濾芯材料是一種耐久和可折縐的不銹鋼金屬纖維燒結氈(材質為316L),這種極其多孔的材料被制成均一或階梯孔結構,對氣、液的各種過濾要求具有極廣的適用性,其過濾的完整性反映在高溫及高壓差下具有廣泛的過濾能力,過濾精度范圍(0.3~60μm),納污能力強,使用壽命長,流量大、阻力小等優點。金屬纖維燒結濾材性能參數見表31
                                            表31
濾材規格
μm
厚度
mm
孔隙率
%
絕對過濾度
μm
納污量
mg/cm2
透氣度
l/dm2min
3
0.35
65
3
6.4
9
5
0.34
78
5
5.5
34
7
0.27
72
7
6.5
57
10
0.32
77
10
7.5
100
15
0.37
80
15
7.9
175
20
0.49
81
20
12.4
255
25
0.61
79
25
19.4
320
30
0.63
79
30
23.1
455
40
0.66
77
40
26
580
60
0.7
87
60
34
1000

金屬纖維燒結過濾元件具有以下突出優點:
①過濾精度高,壓力損失小。這是由微米級細纖維構成了高空隙率的深層濾層所致;對0.1~100μm的顆粒能實現95%以上的截留率。
②異物截留容量大(過濾壽命長)。這是由具有70%~90%空隙率的三維結構進行深層過濾所致。大異物先由粗濾層截留,小異物由精濾層截留。
③強度(耐壓性)高。纖維濾層的兩面(或單面)加有支承金屬網同時燒結,加以保護。
④能在高溫、高壓下過濾高粘度(數千至數萬泊)聚合物。
⑤洗滌再生性好。由于耐腐蝕,所以可用酸、堿及各種有機溶劑洗滌。也可以用超聲波洗滌。當整個過濾系統為自控時,采用濾后清潔介質洗滌。
(2)金屬粉末燒結微孔過濾器(SJG-FX型):濾芯材料采用金屬粉末微孔燒結管(材質為:青銅、不銹鋼、鈦、鎳等),具有應用范圍廣,孔分布均勻,強度高,耐高溫,表面光滑,性能均勻穩定的特點。主要用于氣體和液體的過濾、凈化、分離,還可用于導熱油的過濾。金屬粉末微孔燒結濾材性能參數見表32

濾材規格
μm
厚度
mm
孔隙率
%
絕對過濾度
μm
納污量
mg/cm2
透氣度
l/dm2min
6
2
28
6
2
0.012
10
2
33
10
2.5
0.97
15
3
44
15
5.2
1.6
18
2
29
18
5.5
5.5
26
2
33
26
3.4
10.8
40
3
37
40
4.5
15
53
3
43
53
9.45
14.5

(3)金屬絲網燒結過濾器(SJG-SX):濾芯材料采用若干層編織金屬網燒結而成。過濾精度15μm以上,空隙率為25~40%,其濾芯形狀可以是板型,也可以是管型。用此種材料制成的過濾器,可在300℃和15MPa的條件下過濾高粘度聚合物。此種濾材可借助溶劑,鹽浴及高壓水噴射得到洗滌再生。金屬網的材質以不銹鋼304和316為主。
金屬絲網燒結過濾器主要用途為熔融聚合物的過濾,回收觸煤過濾,化學和醫藥及食品領域的過濾,高溫氣體過濾,低溫介質的過濾,反滲透和超過濾的預過濾。
(4)金屬楔形網過濾器(SJG-XX):濾芯材料采用楔形網(也稱約翰遜篩網JOHNSON),材質為不銹鋼304等。該篩網由篩網條與垂直排到支撐桿焊接,形成連續的均勻條狀縫隙?芍瞥蓤A桶形、半圓形、扇形、平面形、曲面形等不同形狀,滿足各類過濾工藝的需要。相鄰金屬絲的間隙大于100um以上均可設計制造 。
主要優點:防止堵塞效果好;耐高溫;強度高抗磨損壽命長等。
廣泛使用在石油、化工、醫藥、冶金、輕工、食品等行業的水處理系統或相關凈化處理的預處理工藝中。

2. 高分子濾芯精細過濾器
(1)高分子微孔精細過濾器(SJG-1~40P):濾芯材料為PE、PA微孔燒結管,在過濾時料液由管壁進入管內,濾渣留在管壁上形成濾餅,當濾阻增加到過濾流量不能滿足要求時,可利用壓縮空氣或清液反吹,濾渣很容易脫落。PE、PA管為塑料制品,耐酸堿,當微孔管不能反吹再生時,可整體用酸或堿浸泡再生,微孔PE管耐溫<80℃;微孔PA管耐溫<110℃。過濾精度5-120μm,機械強度高。高分子微孔精細過濾器型號及規格見表33和基本結構形式圖29
                              表33
型號
過濾面積m2
處理量m3/h
外殼直徑D
mm
總高度H
mm
SJG-1P
1
0.2~0.3
300
1600
SJG-2P
2
0.4~0.5
400
2000
SJG-3P
3
0.5~0.8
400
2300
SJG-5P
5
0.8~1.2
500
2700
SJG-8P
8
1.2~1.6
550
2750
SJG-10P
10
1.5~2
800
2850
SJG-15P
15
2.5~3
900
3200
SJG-20P
20
3~4
900
3500
SJG-30P
30
5~6
1000
4500
SJG-40P
40
6~8
1200
4700

圖29
 注:①P表示過濾器濾芯采用PE或PA請注明。
②處理量以水為計算依據。
  (2)纏繞式精細過濾器(SJG-C型):濾芯是將紡織纖維紗規則而精密地纏繞在多孔骨架上面制成的,纏繞密度和濾孔形狀確定濾芯精度。具有優良的過濾效果以及化學相溶性,纏繞式精細過濾器有效地濾除液體懸浮物、微粒、廣泛應用于水處理、油田注水、醫藥化工、電鍍液電泳、食品飲料、洗滌及磁性溶液的過濾。過濾精度0.5~150μm,耐溫不超過120℃。
(3)聚丙烯纖維氈折疊式精細過濾器(SJG-J型):濾芯是由聚丙烯超細纖維氈經折疊而制成的,單支過濾面積大,從而處理量也相應增加,過濾效率高,可滅菌消毒而廣泛應用于電子工業、醫藥工業、化工工業、食品飲料工業等液體、氣體的過濾。過濾精度0.5~100μm,耐溫不超過60℃。
以上結構參照圖(29)或由用戶提供參數進行特殊設計。

3. 陶瓷濾芯精細過濾器
陶瓷系列微孔過濾器 [SJG-0.5~10L(Q)]:是以陶瓷為過濾元件的氣液分離與凈化裝置,它以剛玉砂、石英砂、礬土等高耐火性原料為主料,配以結合劑,改性劑等,經高溫燒結而成。其結構內部均勻分布有大量開口氣孔,具有微孔易于控制,空隙率高孔徑均勻等特點,該過濾器滲透性好,耐高溫,尤其抗酸、堿腐蝕,可適用于各種介質的氣液體過濾。陶瓷微孔過濾器是一種高精度過濾裝置,一般過濾精度為:0.5、1、3、5、10μm五個等級,用戶可根據需要的精度選擇相應過濾器型號。陶瓷濾芯性能參數見表34
                                            表34
性能
材質
微孔徑
μm
氣孔率
%
抗壓強度
MPa
耐酸性
%
耐堿性
%
****工作
壓差MPa
耐溫
剛玉質G
1~300
28~50
20~100
≥98
≥98
0.8
800
石英砂S
1~200
30~60
10~40
≥99
≥95
0.6
200
硅藻土D
1~10
55~65
5~45
90
90
0.3
300

陶瓷系列微孔過濾器型號規格見表35
                                            表35
型號
外殼直徑
mm
濾芯規格
濾芯
材料
濾芯
數量
過濾面積
m2
液體
氣體
外徑
內徑
流量
m3/h
****工作
壓力MPa
流量
m3/h
****工作
壓力MPa
SJG-0.5/100
1000
150
114
G



S
21
10
10~20
1~6
1000~1800
1~6
SJG-1/1000
20~30
1~6
2000~2700
1~6
SJG-3/1000
50~60
1~4
3000~4500
1~4
SJG-5/1000
60~80
1~4
5000~7500
1~4
SJG-10/1000
100~150
1~2
8000~11000
1~4
SJG-0.5/600
600
70
40
19
4.12
4~8
1~6
400~750
1~6
SJG-1/600
10~15
1~6
600~950
1~4
SJG-3/600
15~25
1~4
1000~1400
1~4
SJG-5/600
20~30
1~4
2000~2800
1~4
SJG-10/1000
30~50
1~4
3000~4500
1~4
 注:①過濾器流量,液體(L)、氣體(Q)分別以水、空氣為計算依據。
②其他結構和要求請參照圖(29)。

4. 袋式精細過濾器
該過濾器是一種結構新穎、體積小、操作簡便靈活,通用性強的多用途過濾設備,該過濾器設計成單容器和復式容器過濾器或多袋式等型式。濾袋材料有聚酯、尼龍、聚丙烯、羊毛及氟化物等不同纖維制成的袋子。
(1)單容器濾袋過濾器(SJG-1D):
單容器濾袋過濾器結構參數見表36圖30
                              表36
進出口
(mm)
安 裝 尺 寸 (mm)
Q
(m3/h)
過濾精度
μm
DN50
A
B
C
D
E
F
G
10
2~1200
310
360
800
300
110
340
310

注:表中所列流量以水為計算依據。

圖30
(2)復式容器濾袋過濾器(SJG-2~3D):
用于高流量及配料式、分批工作的場合由平行安裝在一公共集流管

上的兩個或多個容器裝置所組成,并可以控制各種用途上的不同流速,

可以連續地操作,這些容器可裝有閥門所以在清洗每個過濾器裝置時,

能用閥門單獨切斷液流,而其它容器可繼續進行過濾,處理量及幾何尺

寸與單容器濾袋過濾器相似。復式溶器濾袋過濾器結構簡圖見圖31

圖31

(3)多袋式過濾器型號、規格見表37基本結構示意圖可以參照圖32
表37
型號
流量m3/h
濾袋數
進出口規格
mm
結構尺寸mm
Φ
H
Φ1
n-Φ2
SJG-3D
120
3
100
600
2100
560
3-23
SJG-4D
160
4
125
600
2100
560
3-23
SJG-6D
240
6
150
800
2200
750
3-23
SJG-8D
320
8
200
900
2400
850
3-26
SJG-10D
400
10
250
1000
2900
950
3-26
SJG-12D
480
12
250
1000
2900
950
3-26
SJG-16D
640
16
300
1200
3000
1150
4-30
SJG-18D
720
18
350
1200
3000
1150
4-30
  注:①流量以水為計算依據。
②濾袋特定代號為12。

圖32
5. 雙桶自動(手動)反沖洗精細過濾器
(1)適用范圍:連續運行的工況
(2)控制形式:設置手動,PLC程控和計算機閉環控制三種形式。
(3)性能特點:濾材穩定可靠、控制靈活多變、多罐并聯、連續運行、反洗率高、操作方便。

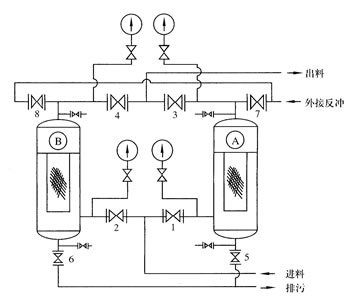

(4)基本結構形式如圖33,也可特殊設計和制造。

圖33
